オトナの趣味道<造形編>:バットマン基地製作日記No.3
オトナの趣味の一つ「造形」。第2回目はバットマンの基地ジオラマを製作!
はてなブックマークに登録
Yahoo!ブックマークに登録
こんにちは、ヒロシtype61です。

前回制作した(A)の機材に続き、今回は(B)のモニターパネルの製作を行います。
第1回目はこちら



大きさや形状は想像ですが、様々な情報がここに映し出されるのではないでしょうか?
詳細は不明です。

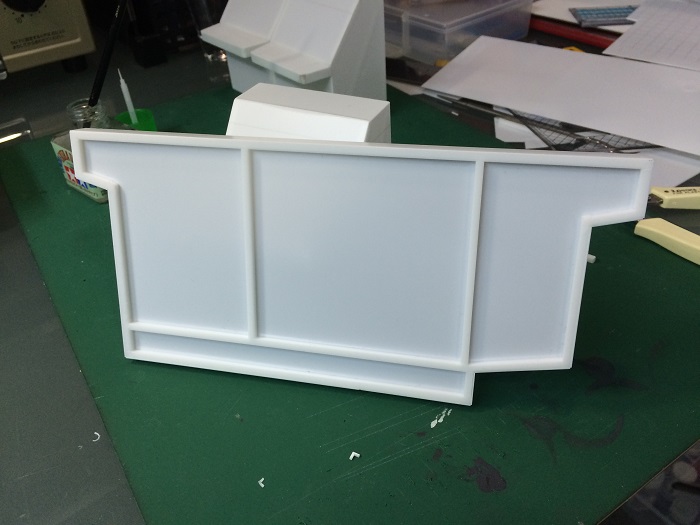

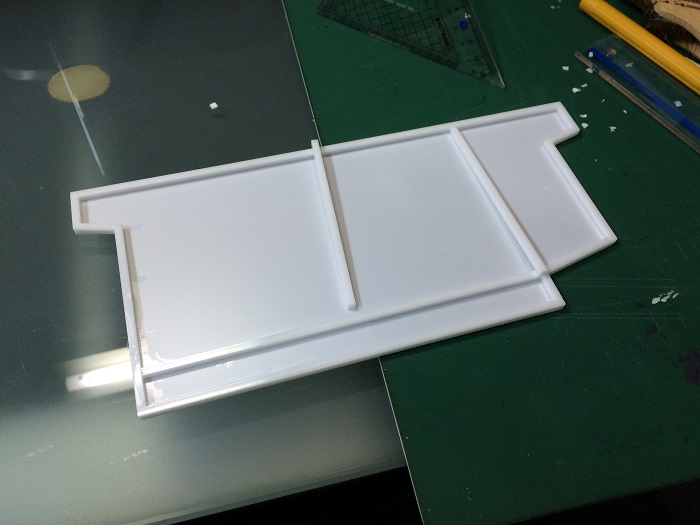

3mmのプラ角棒で外枠と内枠を作りますが、補強と情報区分的な意味合いもあり、それらしく見せるためのものです。

表側はこのような感じで、側面は1cmの厚みを持たせています。
光源は拡散型のLEDを探す必要があります。

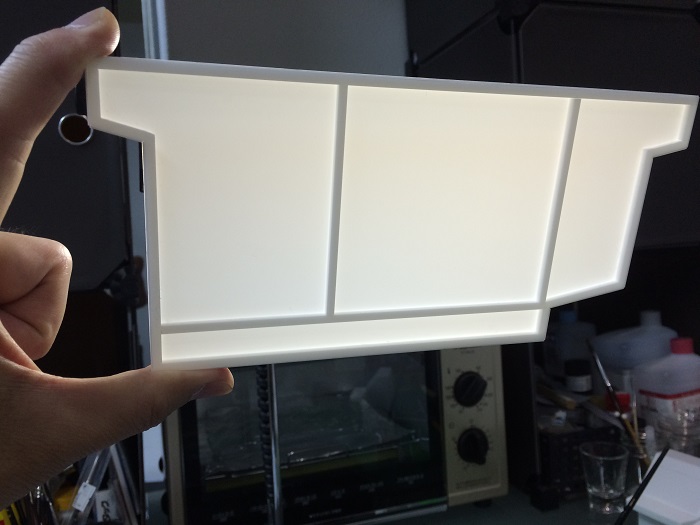

上の写真のように蛍光灯なら良い感じで透過するのですが・・・。

どうすれば光の線を再現できるかですが・・・。
中学生の時の美術で製作した課題を思い出し、それを応用しようと考えています。
この作業は後日を予定しているので、ご期待ください。

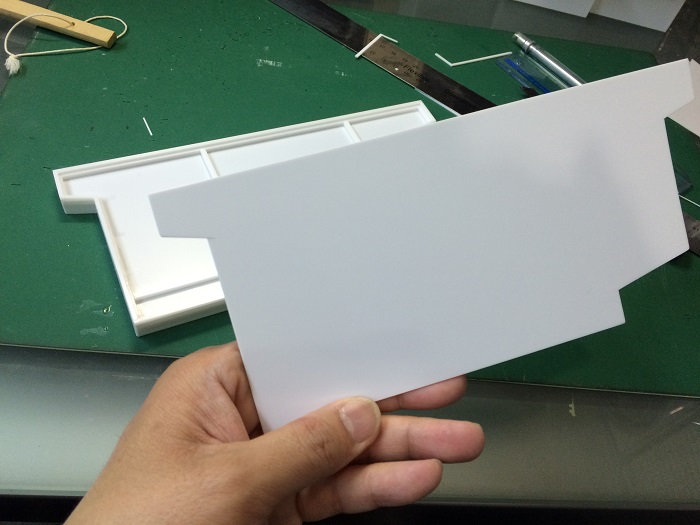

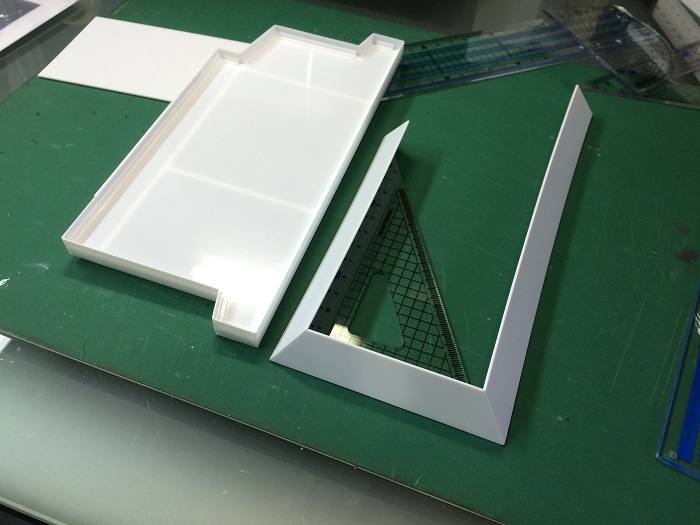

様々な情報が映し出されるディスプレイのモニター画面を切り出します。

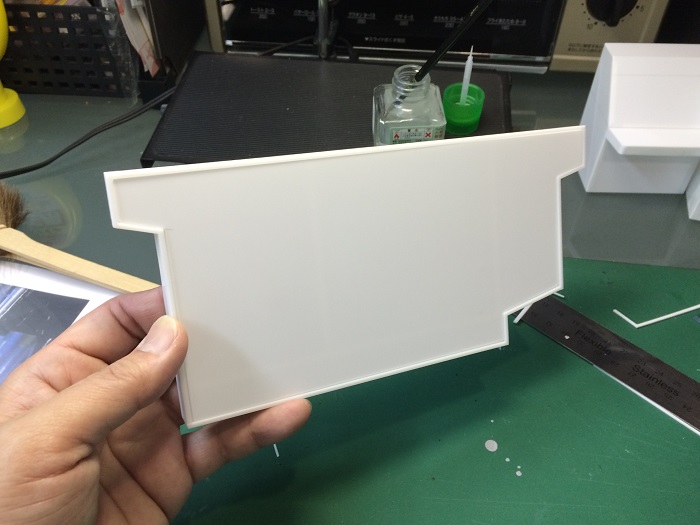

これは1mmのプラ板で切り出しています。

表面にハマるようにし、接着は最後に行います。


次にモニターの裏側を組んでいきますが、LEDを使うため光が拡散しません。
アルミホイルの鏡面を使い、反射などを利用して薄いスペースをうまく使えればと思っています。

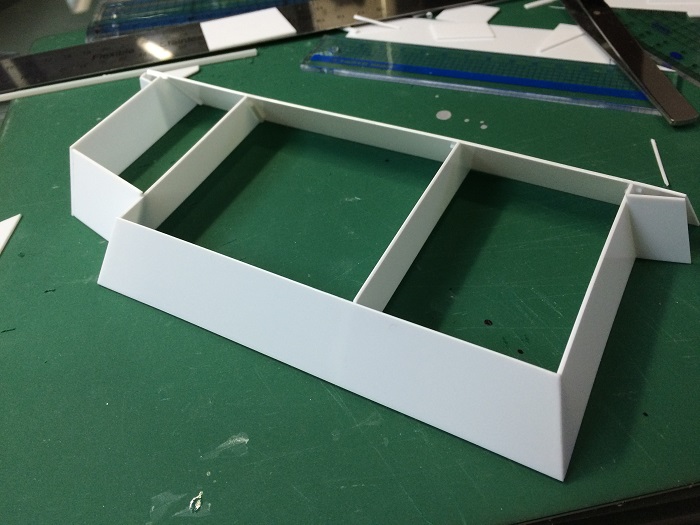

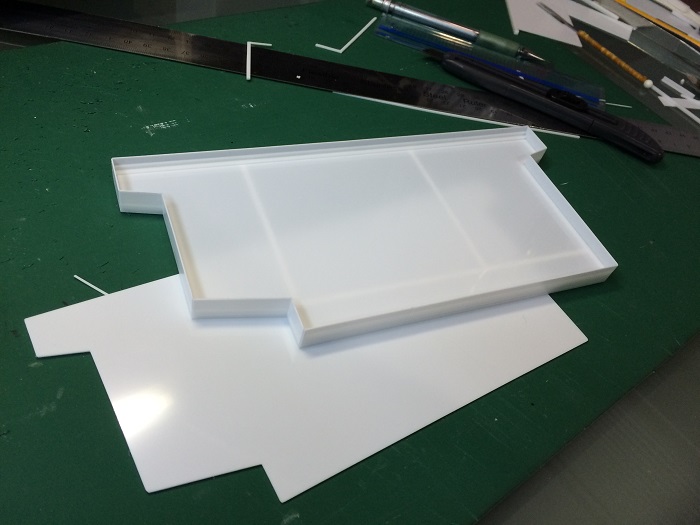

外側のフレームを、角度を付けながらプラ板で組んでいきます。


次に裏面を仕上げていきます。

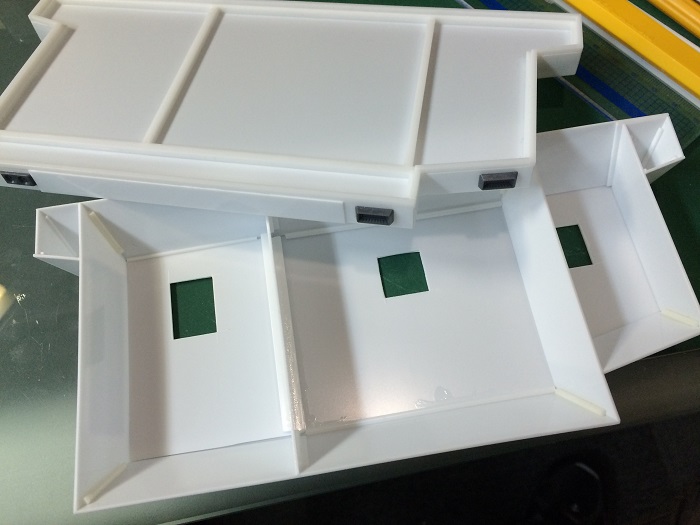

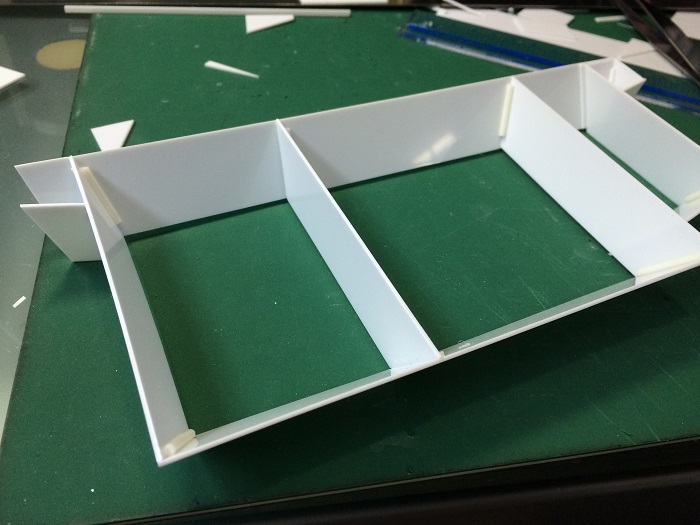

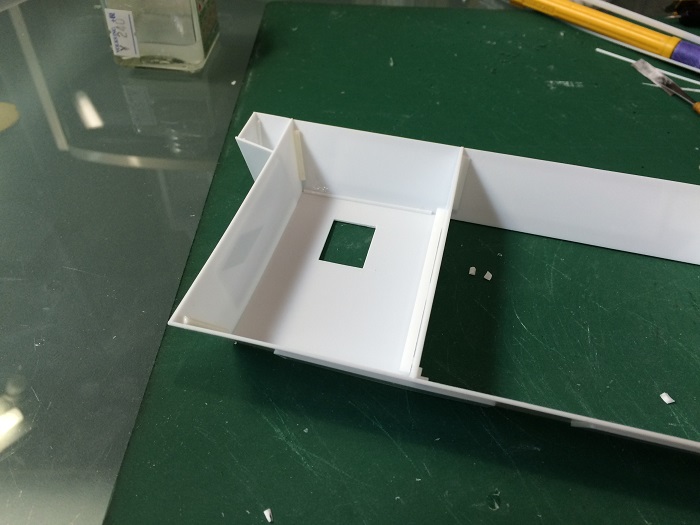

LEDを取り付ける箇所のパネルを除き、側面と仕切り板を組みます。

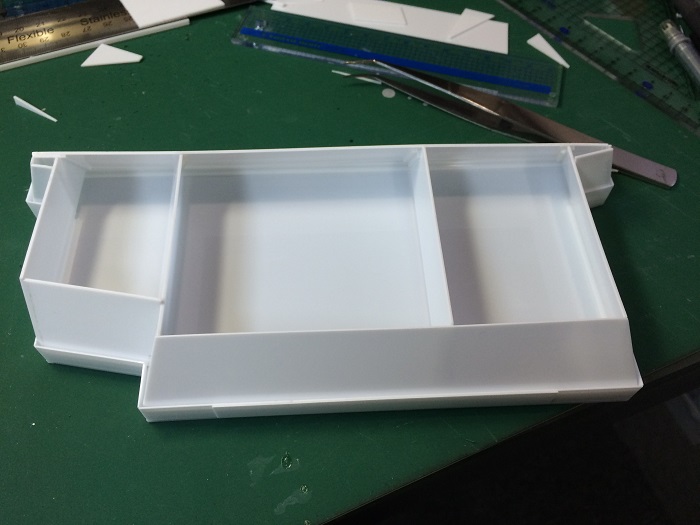

プラ板で四方を囲みます。

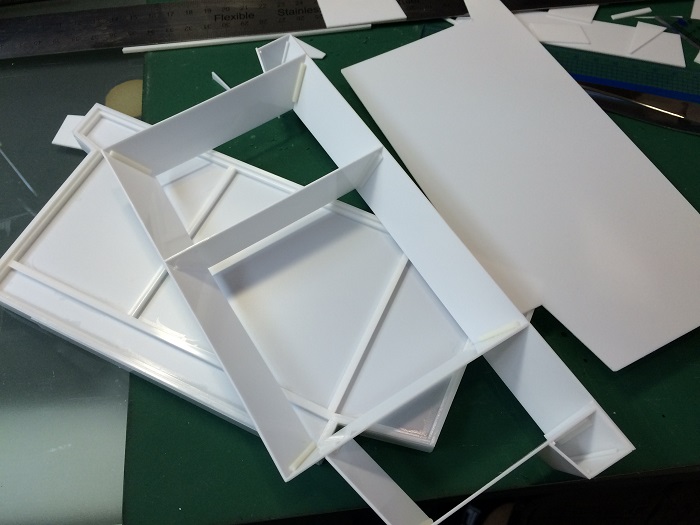

モニター画面のパーツと上手く組み合わせ、細かな調整と削り込みを行います。

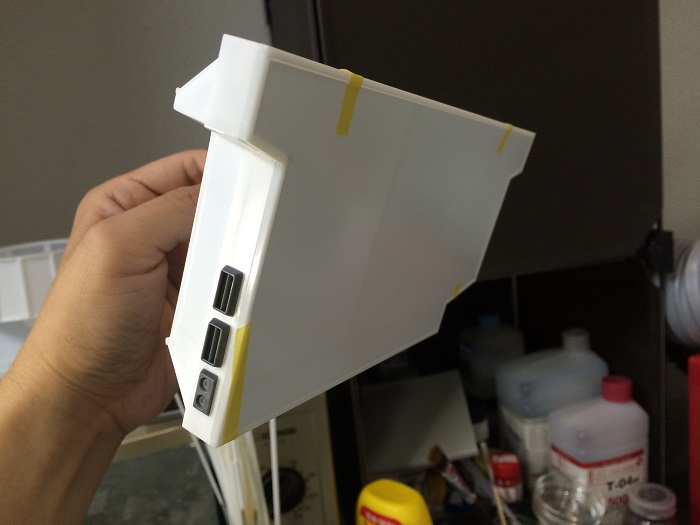

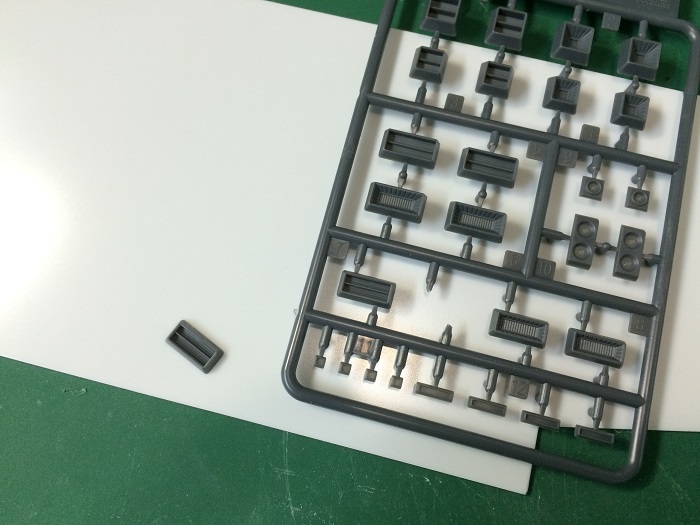

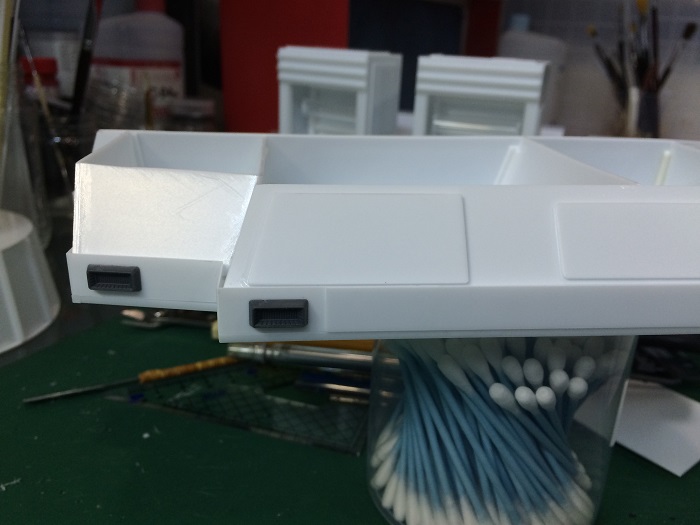

コトブキヤから発売されているジャンクパーツをつかって、ディテールアップしていきます。
放熱口のようなパーツが大小あり、いくつか取り付けてそれらしく見せます。

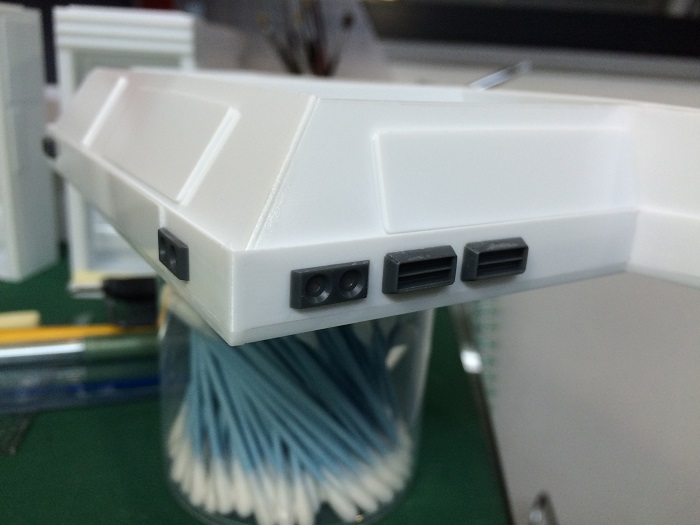

側面や上下にあしらいますが、あまり付け過ぎるとくどくなるので、2〜3個で十分でしょう。

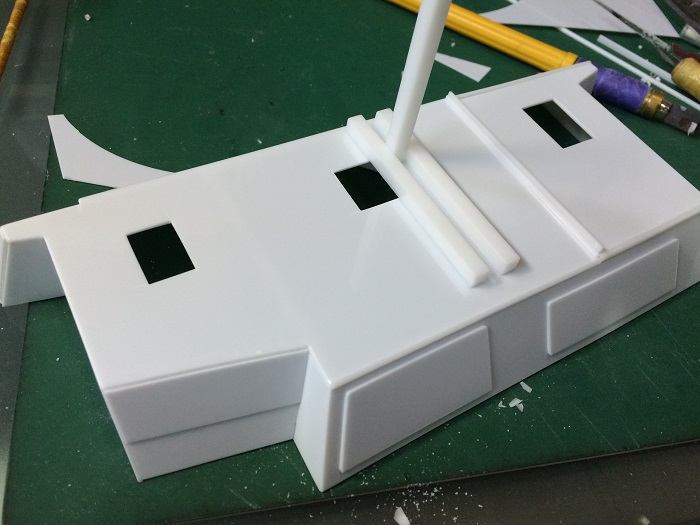

モニター裏面の四角く開いている部分からLEDのリード線を逃がします。

これで大型ディスプレイモニターのパーツが出来ました。

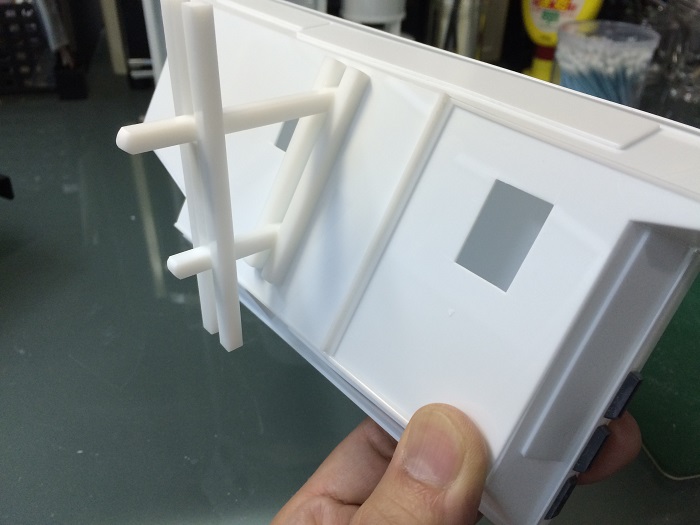

最後にモニター裏面の中央部に支柱に固定する器具を取り付けます。

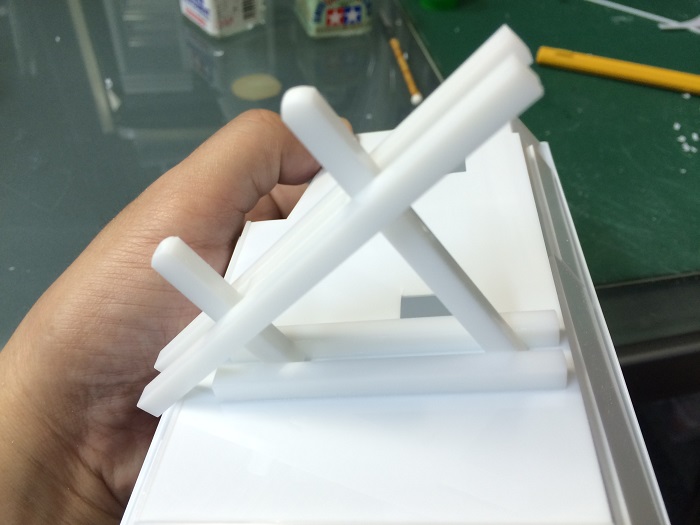

アーム状のもので角度が変えられるようにしたいと思います。

アーム状のもので角度が変え、天井からでも、側面からでも取り付け出来るようにしておきます。

モニターを洞窟の側面から取り付けるか、柱のような支柱で固定するか悩みどころです。
モニターの基部はどちらでも可能なように作っています。

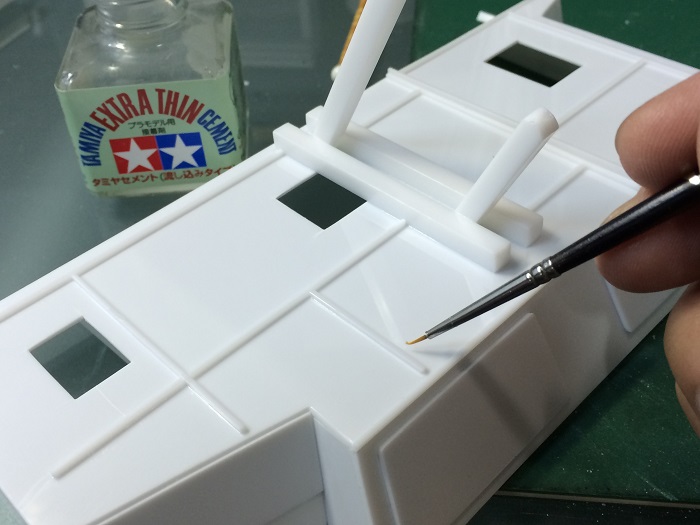

裏側のディテールアップを行います。
見えない箇所だと思いますが、それなりに施します。

LEDの取り付けが残っていますが、ここまでにして次の器物の製作を行います。


次回は4本の蛍光灯のような物が光っている(C)の機材2機を製作します。
